라즈베리파이로 문방구오락기만들기-1

안녕하세요 .아웃순입니다 이번에 라즈베리 파이를 이용하여 문방구 앞 오락기를 제작해보았습니다 이번제작을 통해 라즈베리파이의 활용도가 얼마나많은지 알게 되었습니다 이번제작을 보시고 한번 제작해봐도 나쁘지않을것같습니다 .

미니 PC를 제작 해서 윈도우,또는 리눅스를 설치하여 문서 작성 인터넷 검색 혹은 간단한 게임 등 PC에서 할수있는 여러가지 작업도 가능합니다 재미있게 봐주세요.

완성



국민학교~초등학교시절

문방구 앞 100원 하나면 게임할수있던시절..

즐겨했던 게임기... 종로가서 사긴...

비싸고...

중고찾자니..

어렵고 ..



다같이 만들죠 ?



저는.. 구글 검색으로만. 만들었습니다



이제 시작할까요 ?



2주정도잡으세요 ~



            준비물

          1.  라즈베리파이 ,SD카드

            2.   모니터 17인치

        3.    CNC 제단

     4.   조이스틱

5. 코인기

    6. 스피커

         7. 스피커 엠프



          마감작업

            8. RGB변환잭 아크릴상판 시트지 등등





1. 라즈베리파이

부속   이건 대부분 네이버 최저가 다나와최저가 .. 검색해보시는게좋을것같아요 ~



2. 모니터 17

17인치 남는모니터 활용하였습니다



3.CNC 제작

이게제일 난관이였습니다.. 구글에 떠도는 CNC 도면

여기에 도면 을 보낸후 제작하였습니다 가격은 6만원정도 도면은 17인치 기반입니다

http://www.mokli.co.kr/

즐거운 온라인 쇼핑공간에 오신 것을 환영합니다!



1498118282_도면.dwg

0.16MB



4.조이스틱



중요합니다 조이스틱 저는 알리익스프레스  3만5천원 정도에 구매했습니다

구매하시기전 도면 구멍사이즈 확인하셔야합니다



https://ko.aliexpress.com/item/4000560795335.html?spm=a2g0o.productlist.0.0.973825a1wtsr2u&algo_pvid=1cddb3a7-5fbc-4f25-aa78-304ca1390384&algo_exp_id=1cddb3a7-5fbc-4f25-aa78-304ca1390384-3&pdp_ext_f=%7B%22sku_id%22%3A%2212000017416700710%22%7D&pdp_npi=2%40dis%21KRW%2141257.0%2132600.0%21%21%21%21%21%402101d64d16633976899834862ea648%2112000017416700710%21sea&curPageLogUid=RlYHJXMmwv1m

16307.0₩ 21% OFF|아케이드 조이스틱 DIY 키트 제로 지연 아케이드 DIY 키트, 인코더 PC 라즈베리 파이



5.코인기

동전을 인식하는게 100-500원입니다

네이버 동전감지기, 코인기 치시면 나옵니다

이건 금액대가 다양해서 직접 고르시는게 좋을것같아요 ~



6.스피커 유닛



스피커 유닛 4인치 구매하였습니다  이것도 최저가 찾으시면 됩니다



선은따로 집에 남는선 잘라서 사용하셔두 되고 철물점가면 쌉니다



 7.스피커 앰프

라즈베리파이 에서 스피커 소리를 줄였다 하기가 매우불편해서

구매하시는걸 추천 드립니다



8.



소소하게 전원모듈 혹시나 화재방지를위해 차단을위해 외관상 이쁘기위해

가격은 저렵합니다 여기서 선이랑 전선편하게연결하기위한 잡템을 구입했습니다

http://elecloud.co.kr/front/php/product.php?product_no=518&NaPm=ct%3Dj484rluy%7Cci%3Dcheckout%7Ctr%3Dco%7Ctrx%3D%7Chk%3Ddb36109dd8c680d3da0c647311aea51c0b82737b

JR-101-1FR (HS-0717-S) AC 소켓 AC Inlet Socket



                                                                                        제작 시작



1.라즈베리파이 셋팅

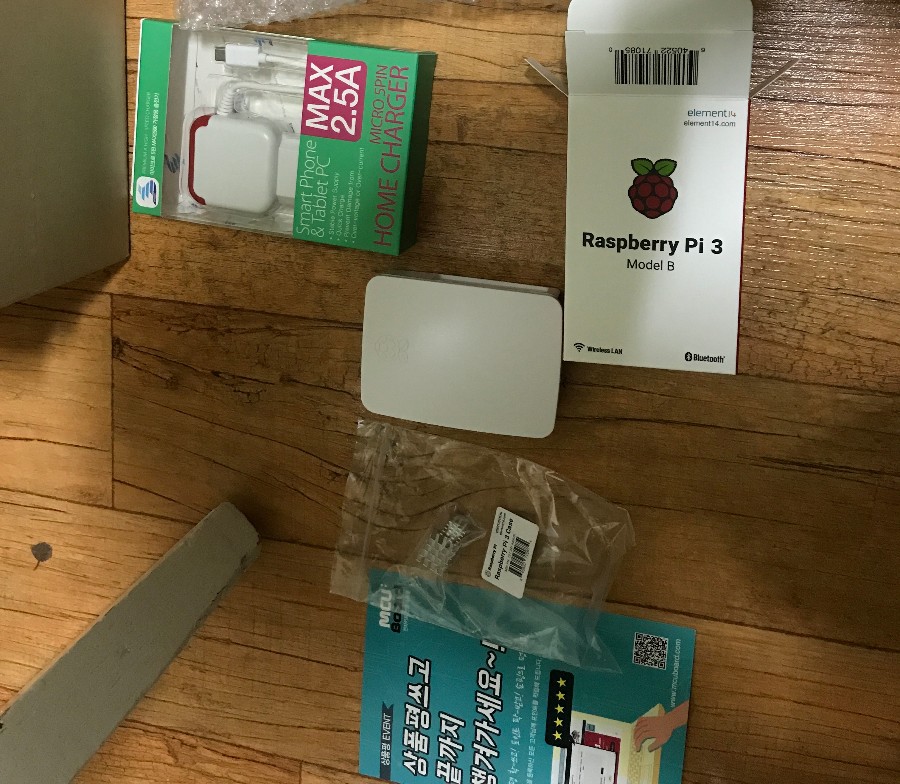

    배송받은상태

  라즈베리 파이

케이스

방열판

충전기









게임설치 테스트

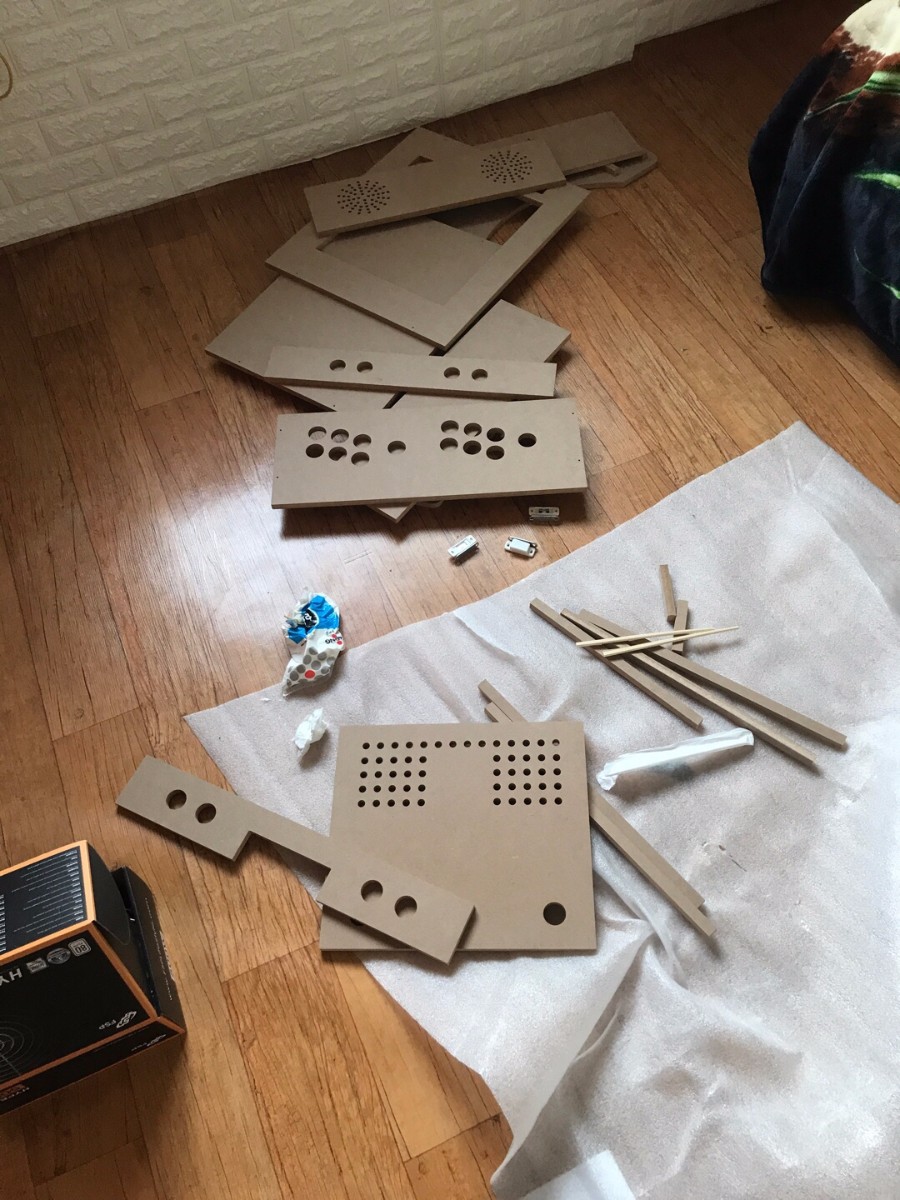

 2.CNC MDF





만들면서 후회도 했습니다..

아.. 이정도면 .. 그냥 살껄그랬나.. 이미 주문한물건은 수두룩......



3. 조이스틱조립...



망.. 잘못주문시켜서..



작습니다.... 아... 다시주문....





5. 조립중



..사진이 없네요.. 하........



여기까지인건가....요





드디어완성 했지만..



하.. 다시 사 .. 아니에요 ..



여기서 더구매한것은

화면 아크릴판  시트지 상단 아크릴 시트지



RGB 변환케이블

전선을 묶는 평형터미널 전선커넥터



저는 싸게 먹힐줄알고 만들었는데 다만들고 찾아보니 ..

17인치는 25~30이면 정말 이쁜 장비가 있네요 ..



라즈베리파이 세팅도 필요없는 월광보합 .. 오락기...



만드실분은 먼저한번찾아보고  만드시길..



다만들어서 뿌듯하나 .. 인터넷파는거보니.. 훨씬이쁘네요 ..



다들 집에 오락기하나 장만하셔요 ~ 꿀잼~



처음이라 작성이 엉성하지만  재미있게 보셨다면 .하트~





2부를 작성할지..
